太陽輻射儀器Solar Devices
一、概述

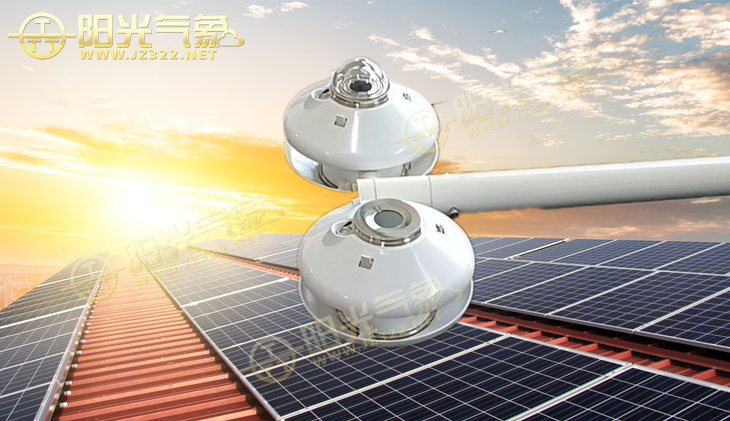

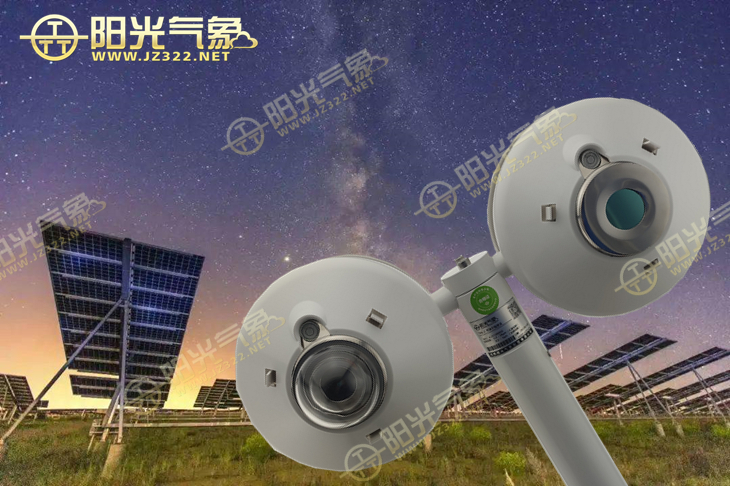

四分量凈全輻射由天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段輻射量之差。TBB-2系列凈全輻射表是市場優秀的四分量凈輻射傳感器。它使用2個朝上和2個朝下的輻射傳感器，可同時測量太陽的短波輻射、長波輻射、短波反射輻射、長波反射輻射、短波反射率、長波反射率以及凈全輻射等多個輻射值。因其測量精度高、模塊化設計、無源工作模式、性價比高等優點而廣受歡迎。主要用于科學能量平衡和表面通量研究，是科研領域的理想儀器。同時在氣象、光伏、園藝、農業和工業等領域也得到了廣泛的使用。
二、基本原理
TBB-2系列凈全輻射表由兩個短波輻射表和兩個長波輻射表組成。短波輻射表由石英罩、感應元件、表體等部件組成。長波輻射表由硅制弧形濾光罩、感應元件，鉑電阻、表體等部件組成。感應元件由繞線電鍍式多結點熱電堆組成，感應面涂有進口高吸收無光黑色涂層，黑色涂層吸收輻射能，使熱電堆兩端產生溫度差，并輸出溫差電動勢，與接收的輻射強度成正比。每個長波輻射表的腔體內將一鉑電阻嵌入熱電堆邊緣冷結點處，作為溫度補償使用。
每只輻射表都分別有各自的靈敏度系數和輸出導線，可單獨輸出各個數據，同時通過各自的輸出數據進行組合，分別能測量短波輻射、短波反射輻射、長波輻射、長波反射輻射、全波輻射、凈全輻射、短波反射率和長波反射率。
凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表損失熱量。
三、技術指標
|
名稱
|
參數
|
|
測量要素
|
短波輻射、短波反射輻射、長波輻射、長波反射輻射、全波輻射、短波反射率、長波反射率、凈全輻射
|
|
太陽光譜范圍
|
0.3～3μm（短波）
|
|
3.5～50μm（長波）
|
|
|
靈敏度
|
7～14μV•W-1•m2（短波）
|
|
2～10μV•W-1•m2（長波）
|
|
|
信號輸出
|
輻射表：0～20mv
|
|
補償溫度：85~138.5Ω
|
|
|
年穩定性
|
≤±2%
|
|
非線性
|
≤4%
|
|
測量精度
|
≤±5%
|
|
測量范圍
|
-2000W~2000W
|
|
補償溫度
|
Pt100
|
|
工作濕度
|
0%～100%RH
|
|
工作溫度
|
-40至80°C
|
|
響應時間
|
≤30S
|
|
調平方式
|
2軸水平儀組件
|
|
重量
|
3kg
|

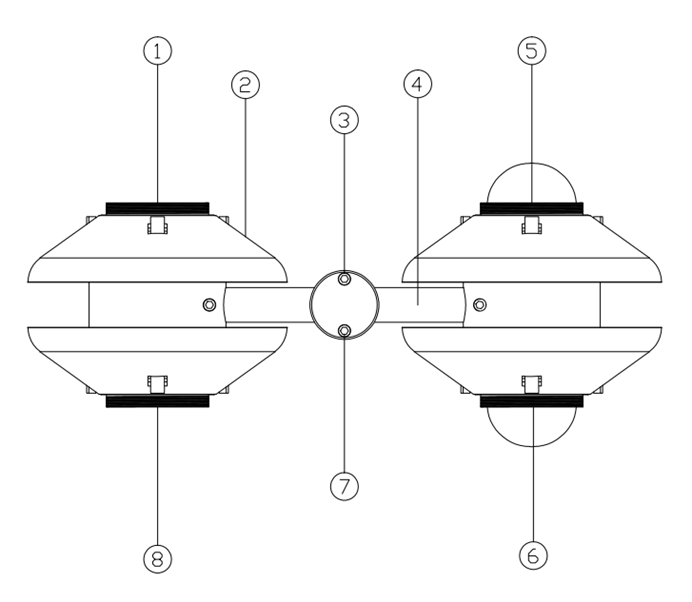

四、結構組成
（1）朝上長波輻射表，（2）遮陽板，（3,4,7）用于x軸和y軸的調平組件，（5）朝上短波輻射表，（6）朝下短波輻射表，（8）朝下長波輻射表
五、產品優勢
1、輻射表內部增加了溫度補償裝置，保證測量精度的精準性；
2、性價比高，性能穩定；
3、重量輕，一體化結構設計，安裝成本低；
4、模塊化設計，易于維護；
5、同時測量多個輻射要素；
6、無源工作模式，可隨時隨地測量；
7、符合WMO世界氣象組織規范（CIMO Guide）；
8、凈全輻射表表面靜電噴塑，其防腐蝕能力極強，.適用于各種惡劣環境。
六、應用領域

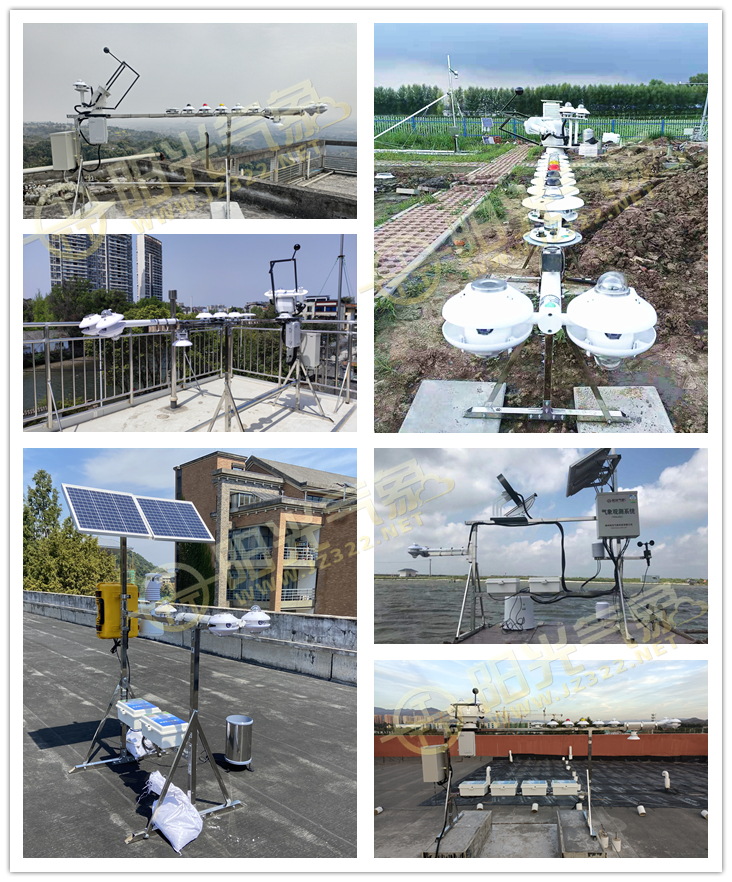

四分量凈輻射傳感器可廣泛應用于氣象、農林業、建筑科學、道路安全等領域的蒸騰計算、熱應力和熱平衡的研究、高速公路狀態監測等領域。
